دستگاه کنترل فشار
نمایشگر و کنترل فشار
وسیله ای برای نمایش و تنظیم فشار مایعات یا گازها سیستم های پنوماتیک پمپهای آب و روغن، دستگاههای خلاء و… در مجتمع های صنعتی استفاده می شود. کنترلرهای فشار شرکت dscon برای کاهش یا افزایش فشار قابل استفاده هستند. سیگنال ورودی از سنسور به این فشار سنج ها می تواند از نوع ولتاژ یا جریان باشد. نوع جریان ۴-۲۰mA مرسوم ترین حالت است.
از نظر عملکرد کنترلهای فشار دو دسته خاموش روشن (On/off) و PID تقسیم بندی می شود.
کنترلهای خاموش روشن (On/off) مشابه ترموستات برای دما عمل می کنند. که روش کار آن بصورت زیر است
الف. درحالت افزایش: درفشار پایین رله (کمپرسور) وصل است . با افزایش فشار و رسیدن آن به نقطه کار رله (کمپرسور) قطع می شود. در مسیر برعکس وقتی دما به اندازه مقدار هیسترزیس(HYST) از نقطه کار کمتر شود، کمپرسور روش می شود. وجود هیسترزیس برای جلوگیری از قطع وصلهای ناخواسته در روی نقطه تنظیم شده لازم است. گاهی برای جلوگیری از قطع و وصلهای ناخواسته از تاخیر قطع و وصله رله هم استفاده می کنند.
ب: در حالت کاهنده فشار : درفشارهای بالا رله (پمپ تخلیه) وصل است. با کاهش فشار و رسیدن آن به نقطه تنظیم، رله (تخلیه) قطع می شود. در مسیر برعکس وقتی فشار به اندازه هیسترزیس از نقطه کار بیشتر شود ابتدا به اندازه زمان وصل صبر می کند سپس پمپ تخلیه روشن می شوند.
کنترلرهای PID برای تنظیم فشار با دقت بالا استفاده می شود . در این حالت سیستم مولد فشار (یا تخلیه) بصورت قطع-وصل کار میکند. بطوریکه هرچه فشار فعلی (PV) به فشار تنظیم شده مورد نظر(SV) نزدیک تر شود، مدت زمان وصل کمتر می شود. بدین ترتیب فشار با دقت بالا قابل تنظیم خواهد شد. بدین ترتیب کنترلرهای PID فاقد بالا زدگی و پایین زدگی هستند. البته در زمان شروع بکار سیستم ممکن است کمی بالازدگی یا پایین زدگی داشته باشد. هرچند مقدار آن همچنان کمتر از کنترلر on/off است.
دستگاههای نمایش و کنترل فشار dscon در دو نوع تک نمایشگر و دو نمایشگر تولید شده است. وهردو قابلیت های زیر را دارند
- قابلیت اتصال به انواع سنسورهای فشار با خروجی ۲۰ -۴ یا ۲۰-۰ میلی آمپر یا ولتاژ .
- قابلیت نمایش و کنترل فشار (درحالت کاهشی و افزایشی)
- حساسیت دستگاه: بسته به نوع سنسور فشار کمتر از%F.S. 1± تا %F.S. 0.2±
- قابلیت استفاده به عنوان تایمر (قابل تنظیم از ۱ تا ۹۹۹ دقیقه (حدود ۱۶ ساعت))
- قابلیت انجام تنظیمات، هم بصورت دستی و هم توسط کامپیوتر
- امکان قفل تنظیمات برای جلوگیری از دستکاری افراد غیر مجاز

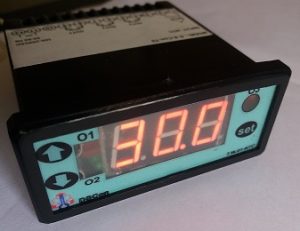

- دستگاه کنترل فشار ۳۹ در ۷۲
- قابلیت اتصال به کامپیوتر برای نمایش فشار و تنظیم آن و وضعیت رله ها وثبت زمانی نتایج اندازه گیری شده
- قابلیت ثبت مقادیر برحسب زمان در کامپیوتر

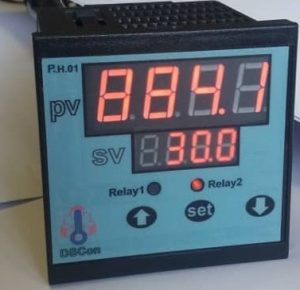

دستگاه کنترل فشار ۷۲ در ۷۲
